一種簡易灑水車的制作方法：本實用新型涉及一種灑水裝置，更具體地說，它涉及一種簡易灑水車。
背景技術：
灑水車是一種灑水養護工具，將固定的灑水裝置放在可移動設備上，讓灑水范圍擴大。
現有公告號為CN201495519的中國專利，公開了一種簡易灑水車，其包括車架，車架上設有車輪、把手和支撐，在車架上設有水桶，水桶上方設有進水孔，在水桶下方的出水孔連接灑水管。
但是，現有的簡易灑水車只能在，灑水車的運動軌跡上灑水，灑水的范圍有限，從而降低灑水效率，此問題亟待解決。
針對現有技術存在的不足，本實用新型的目的在于提供一種簡易灑水車，其具有提高灑水車灑水范圍的優勢。
為實現上述目的，本實用新型提供了如下技術方案：

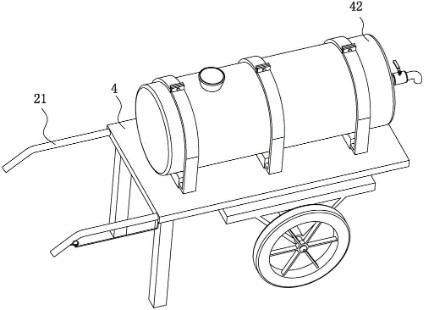

一種簡易灑水車，包括車輪和車輪桿，所述車輪桿上套設有第一轉筒，所述第一轉筒側壁連接有支撐板，所述支撐板遠離第一轉筒的一端連接有車板，所述車板上設置有連接柱，所述連接柱遠離車板的一端設置有轉塊，所述轉塊上套設有第二轉筒，所述第二轉筒遠離車板的一端連接有放置板，所述放置板高于車輪最高處，所述放置板一端設置有把手，所述放置板上設置有儲水罐，所述儲水罐側壁設置有進水口，所述儲水罐遠離把手的一端設置有出水孔，所述出水孔內穿設有出水管，所述出水管上設置有水閥。
通過采用上述技術方案，車輪桿上套設第一轉筒，第一轉筒外側壁連接有支撐板，支撐板上設置連接柱，連接柱上設置轉塊，轉塊上套設有第一轉筒，第一轉筒上連接有放置板，放置板上設置有儲水罐，灑水車在工作時，操作人員可以通過轉動放置板，帶動儲水罐上出口的轉動，將灑水范圍由原來的移動軌道上的范圍變成，移動軌道周圍一圈的范圍，從而提高灑水車的灑水范圍，進而提高了灑水效率。
進一步地，所述放置板遠離儲水罐的一面設置有放置殼，所述放置殼內設置有彈簧，所述彈簧靠近第二轉筒的一端連接有卡塊，所述第二轉筒的側壁開設有穿插孔，所述卡塊設置在穿插孔內，所述轉塊側壁均布有若干卡孔，所述卡孔配合卡塊使用，所述卡塊靠近彈簧的一端連接有鋼索，所述鋼索遠離卡塊的一端連接在把手上。
通過采用上述技術方案，放置板底壁靠近第二轉筒的位置設置有放置殼，放置殼內設置彈簧，彈簧一端連接卡塊，卡塊穿射在第二轉筒上的穿插孔內，轉塊側壁均布有配合卡塊使用的卡孔，卡塊遠離卡孔的一端連接有鋼索，鋼索另一端連接在把手上；則灑水車工作時，抽拉鋼索將卡塊拉出卡孔，放置板可以自由轉動，灑水車不需要工作時，放開鋼索卡塊在彈簧的作用下同時穿設在第二轉筒和轉塊內，從而起到卡住放置板的作用，進而起到控制放置板轉動的效果。
進一步地，所述鋼索遠離卡塊的一端設置有球型的凸塊，所述把手上設置有卡環，所述卡環配合凸塊使用。
通過采用上述技術方案，把手上設置卡環，卡環內穿設有鋼索，鋼索遠離卡塊的一端設置有凸塊，凸塊可以卡在卡環內；則凸塊可以防止鋼索從卡環內脫落，從而起到防止鋼索從把手上脫落的作用。
進一步地，所述放置板遠離儲水罐的一面均布有若干卡箍，所述卡箍卡設在鋼索上。
通過采用上述技術方案，放置板底壁沿鋼索的延伸方向設置卡箍，卡箍卡在鋼索上，鋼索貼合在放置板底壁上，鋼索放松時不會掛在其他設備上，從而起到保護鋼索的作用。
進一步地，所述放置板接觸儲水罐的一面設置有放置塊，所述放置塊接觸儲水罐的位置呈凹槽設置，所述凹槽貼合儲水罐外側壁設置。
通過采用上述技術方案，放置板上設置有限制儲水罐滾動的放置塊，儲水罐放置在放置塊的凹槽內時，凹槽貼合在儲水罐的外側壁，從而能夠限制了儲水罐的滾動。
進一步地，所述凹槽接觸儲水罐的一面設置有防磨墊。
通過采用上述技術方案，凹槽內設置有防磨墊；防磨墊硬度小于儲水罐和放置塊，從而能夠起到保護儲水罐的作用。
進一步地，所述放置塊兩端連接有繩帶，所述繩帶用于纏繞在儲水罐外側壁上。
通過采用上述技術方案，儲水罐兩端設置有繩帶，繩帶纏繞在儲水罐上，從而能夠起到防止儲水罐從放置塊上脫落的作用，進而起到固定儲水罐的作用。
進一步地，所述繩帶遠離放置塊的一端設置有連接板，所述連接板設置有螺栓孔，所述螺栓孔內穿設有螺栓。
通過采用上述技術方案，繩帶上設置有連接板，連接板上開設有螺栓孔，繩帶纏繞儲水罐上時，連接板上的螺孔對齊然后穿設上螺栓，從而起到方便將繩帶接頭處固定起來的作用。
綜上所述，本實用新型具有以下有益效果：
1、采用了連接柱、轉塊、第二轉筒和旋轉板，從而產生擴大灑水車噴灑范圍的效果；
2、采用了放置殼、彈簧、鋼索、卡塊、穿插孔和卡孔，從而產生控制放置板是否旋轉的效果；
3、采用了放置塊和凹槽，從而產生防止儲水罐轉動的效果。
技術領域：
本實用新型涉及灑水裝置領域，具體地說，它涉及一種能夠移動的手推式多功能灑水車。
背景技術：
目前，花房、暖房和溫室的傳統的噴水裝置大多為噴壺、和連接有水管的花灑頭，噴壺的儲水量少，需要頻繁的灌水，雖操作簡單，但效率低，不適合大面積的噴灑。而連接有水管的花灑頭需要通過水管與固定的水龍頭連接，其噴灑區域具有局限性。
專利摘要本實用新型公開了一種手推式多功能灑水車，涉及灑水裝置領域。該多功能灑水車包括壓力儲水罐、車架以及移動裝置。所述壓力儲水罐設置在所述車架上并設有與其相連通的進出水裝置。所述車架的底部與移動裝置連接。本實用新型克服了傳統技術中的灑水效率低和噴灑區域局限性的不足，結構簡單、操作方便且實用，適合于花房、暖房和溫室等中的噴水、灌溉。
園林綠化——苗圃澆水、植物澆灌、園林綠化噴灑。
建筑工地、煤場——噴霧降塵，抑制揚塵、運水沖洗。
森林消防——消防運水、藥物噴灑（病蟲害防治）。
澡堂中心——保溫運水、運送溫泉水。
具有高效灑水的灑水車的制作方法：
本實用新型涉及灑水設備技術領域，尤其涉及一種具有高效灑水的灑水車。
背景技術：
灑水車又稱為噴灑車、多功能灑水車、園林綠化灑水車、水罐車、運水車。灑水車適合于各種路面沖洗，樹木、綠化帶、草坪綠化，道路、廠礦企業施工建設，高空建筑沖洗。具有灑水、壓塵、高、低位噴灑，農藥噴灑、護欄沖洗等功能，還具有運水、排水，應急消防等功能。
然而傳統的灑水車為貨車背水箱的方式雖然可以有效解決高速公路中分帶澆水，但是，其采用自流方式，這種方式存在的問題就是距離車輛比較遠的地方改造灑水車就無法澆水，自流方式在水箱水少后澆水效果也不佳。
因此，有必要提供一種新的具有高效灑水的灑水車解決上述技術問題。
本實用新型解決的技術問題是提供一種外加水泵方式改自流為主動抽水加壓方式，澆水可澆的遠；接口采用消防管接口，連接快速，且水箱上設有安裝機構，能夠快速對水泵進行拆卸和安裝，維修更換快速方便的具有高效灑水的灑水車。
為解決上述技術問題，本實用新型提供的具有高效灑水的灑水車包括：水箱；安裝機構，所述安裝機構固定安裝在所述水箱的頂部；水泵，所述水泵設于所述安裝機構上；噴頭，所述噴頭固定安裝在所述水箱的一側。
優選的，所述安裝機構包括固定板，所述固定板固定安裝在所述水箱的頂部，所述固定板的一側設有擋板。
優選的，所述固定板上固定安裝有兩個第一固定塊，兩個第一固定塊上均開設有兩側均為開口的第一凹槽，所述第一凹槽內固定安裝有固定桿，所述固定桿上轉動安裝有第一絲桿，所述擋板上固定安裝有兩個第二固定塊，兩個所述第二固定塊上均開設有兩側均為開口的第二凹槽，所述第一絲桿與所述第二凹槽相適配。
優選的，兩個所述第一絲桿上均螺紋安裝有螺母，兩個所述螺母上均固定安裝有手把。
優選的，所述固定板的頂部開設有一側為開口的t形槽，所述t形槽內滑動安裝有t形塊，所述t形塊與所述水泵固定連接。
優選的，所述固定板上開設有螺紋槽，所述螺紋槽內螺紋安裝有第二絲桿，所述第二絲桿的一端貫穿所述擋板并與所述擋板轉動連接，所述第二絲桿的一端固定安裝有搖把。
優選的，所述固定板上開設有兩個安裝腔，兩個安裝腔內均滑動安裝有滑塊，兩個滑塊上均固定安裝有滑桿，所述滑桿遠離所述滑塊的一端延伸至所述固定板外并與所述固定板滑動連接，兩個所述滑桿遠離兩個所述滑塊的一端均與所述擋板固定連接。
與相關技術相比較，本實用新型提供的具有高效灑水的灑水車具有如下有益效果：
本實用新型提供一種具有高效灑水的灑水車，本裝置在水箱頂部安裝了水泵，同時在車頂用兩個消防帶接口排設車輛左右兩側的水管，水管連接噴頭，噴灑效果良好，另外一個消防帶接口連接改造的高炮，高炮組件采用灑水車標準配件，在對水泵進行更換時，先轉動手把，手把轉動帶動螺母轉動，使螺母與第二固定塊不接觸，再轉動第一絲桿，使第一絲桿脫離第二凹槽，此時，轉動搖把，搖把轉動帶動第二絲桿轉動，從而使第二絲桿在螺紋槽內移動，第二絲桿移動帶動擋板移動，擋板移動帶動滑桿移動，滑桿移動帶動滑塊移動，當擋板移動到預定位置時，推動水泵，水泵移動帶動t形塊在t形槽內移動，從而可將水泵能夠快速拆除，以便能夠快速更換新的水泵，換上新的水泵后，反向操作上述步驟，可將水泵固定，本裝置外加水泵方式改自流為主動抽水加壓方式，澆水可澆的遠；接口采用消防管接口，連接快速，且水箱上設有安裝機構，能夠快速對水泵進行拆卸和安裝，維修更換快速方便。
