清洗部分：國產大流量高壓泵：壓力24兆帕，流量215L/MIN,可選裝進口泵，HPP，力神泵，合資泵等。配備直徑19的60米高壓清洗管，10個高壓疏通噴頭。
吸污部分：標配真空泵，可選裝億豐真空泵，水循環泵SK-20，杭州威龍泵，雙聯泵。帶視糞窗，自流口，6米吸糞管一根。罐體帶液壓舉升功能，可自吸自排，后蓋液壓開啟，尾部帶100球閥。

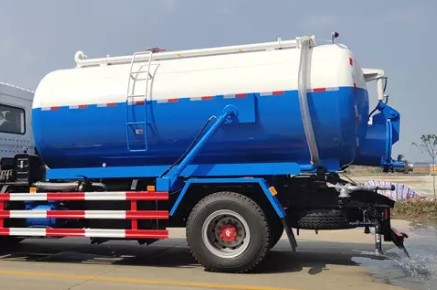

既可以清洗吸污吸糞，又可以園林綠化灑水，這樣一款集灑水吸污與一身的吸污帶灑水多功能的吸污車，你值得擁有，詳情可致電廠家。
一種帶清洗和吸污功能的灑水車的制作方法
技術領域：
本實用新型涉及一種環衛車輛，尤其涉及一種帶清洗和吸污功能的灑水車。
背景技術：
目前使用的灑水車，只能用于對城市路面的灑水降塵，灑水凈化空氣，緩解灰塵對空氣的污染，但對清除地溝粘著的污泥還無能為力，而由于一般的灑水車自帶泵的壓力不夠，水槍噴射達不到一定的高度和距離，不能作為高壓清洗設備實用，整個設備利用率低，不能發揮一車多用的目的。
發明內容本實用新型的目的是克服現有技術中灑水車功能單一、效率底下的問題，提供一種結構簡單、使用方便、清潔效率高的帶清洗和吸污功能的灑水車。為實現以上目的，本實用新型的技術解決方案是:一種帶清洗和吸污功能的灑水車，包括汽車底盤、水罐，所述水罐位于汽車底盤之上，所述水罐后側設置有吸污罐，水罐下方設置有真空氣泵，水罐和吸污罐的中間設置有高壓水泵，高壓水泵通過夾心分動箱和發動機相連，真空氣泵通過取力器和發動機相連。所述吸污罐包括吸污蓋、鎖緊裝置、排污口和吸污閥門。所述吸污閥門前端連接有導流板。所述吸污蓋頂部設置有觀察孔。所述高壓水泵出水端連接有高壓水槍。所述汽車底盤上設置有操控臺，操控臺上設置有控制電器裝置。與現有技術相比，本實用新型有益效果是:通過安裝在汽車底盤上的發動機、水罐、高壓水泵、高壓水槍實現清除道路或地面上粘著的泥沙和污垢，又可用吸污罐、真空氣泵將污泥吸走，且結構簡單，設備利用率高，可發揮一機多用的目的。
圖1是本實用新型的主視圖。圖中:汽車底盤I，水罐2，吸污罐3，真空氣泵4，高壓水泵5，吸污蓋31，鎖緊裝置32，排污口 33，吸污閥門34，觀察孔35，導流板6，操控臺7。
具體實施方式：
以下結合附圖說明和具體實施方式，對本實用新型作進一步詳細的說明:
參見圖1，一種帶清洗和吸污功能的灑水車，包括汽車底盤1、水罐2，所述水罐2位于汽車底盤I之上，所述水罐2后側設置有吸污罐3，水罐2下方設置有真空氣泵4，水罐2和吸污罐3的中間設置有高壓水泵5，高壓水泵5通過夾心分動箱和發動機相連，真空氣泵4通過取力器和發動機相連。所述吸污罐3包括吸污蓋31、鎖緊裝置32、排污口 33和吸污閥門34。所述吸污閥門34前端連接有導流板6。所述吸污蓋31頂部設置有觀察孔35。所述高壓水泵5出水端連接有高壓水槍。所述汽車底盤I上設置有操控臺7，操控臺7上設置有控制電器裝置。汽車底盤1，水罐2，吸污罐3，真空氣泵4，高壓水泵5，吸污蓋31，鎖緊裝置32，排污口 33，吸污閥門34，觀察孔35，導流板6，操控臺7。本實用新型中，水罐2中的清水可以用來灑水。汽車底盤I上的發動機上安裝夾心分動箱，輸出端帶動高壓水泵5工作，高壓水泵5出水端連接有高壓水槍，可進行高壓清洗作業。汽車底盤I上的發動機上安裝取力器，輸出端帶動真空氣泵4工作。關好吸污蓋31、鎖緊鎖緊裝置32，此時吸污罐3進行吸污動作，污泥從導流板6處經由吸污閥門34進入罐體內部。污水和污物可以從排污口 33排出。觀察孔35用以觀察吸污罐3內的污水高度情況。在汽車底盤I上設有操控臺7，控制電器裝置安裝在操控臺7上，操作操控臺7不同功能按鈕可以實現不同功能。本實用新型結構簡單、使用方便、清潔效率高。
權利要求1.一種帶清洗和吸污功能的灑水車，包括汽車底盤(I)、水罐(2 )，所述水罐(2 )位于汽車底盤(I)之上，其特征在于:所述水罐(2 )后側設置有吸污罐(3 )，水罐(2 )下方設置有真空氣泵(4)，水罐(2)和吸污罐(3)的中間設置有高壓水泵(5)，高壓水泵(5)通過夾心分動箱和發動機相連，真空氣泵(4)通過取力器和發動機相連。
2.根據權利要求1所述的一種帶清洗和吸污功能的灑水車，其特征在于:所述吸污罐(3 )包括吸污蓋(31)、鎖緊裝置(32 )、排污口( 33 )和吸污閥門(34 )。
3.根據權利要求2所述的一種帶清洗和吸污功能的灑水車，其特征在于:所述吸污閥門(34)前端連接有導流板(6)。
4.根據權利要求2所述的一種帶清洗和吸污功能的灑水車，其特征在于:所述吸污蓋(31)頂部設置有觀察孔(35)。
5.根據權利要求1所述的一種帶清洗和吸污功能的灑水車，其特征在于:所述高壓水泵(5)出水端連接有高壓水槍。
6.根據權利要求1所述的一種帶清洗和吸污功能的灑水車，其特征在于:所述汽車底盤(I)上設 置有操控臺(7 )，操控臺(7 )上設置有控制電器裝置。
專利摘要一種帶清洗和吸污功能的灑水車，包括汽車底盤、水罐，所述水罐位于汽車底盤之上，所述水罐后側設置有吸污罐，水罐下方設置有真空氣泵，水罐和吸污罐的中間設置有高壓水泵，高壓水泵通過夾心分動箱和發動機相連，真空氣泵通過取力器和發動機相連。本實用新型結構簡單、使用方便、清潔效率高。
